OCEĽOVÉ KRBOVÉ VLOŽKY - Typorad CHOPOK - informačný list výrobku

Príklady stavieb

Zavrieť galériu

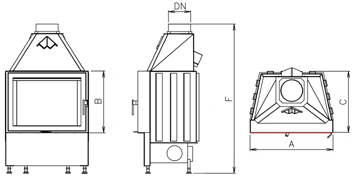

RAD	PORTÁL A/B	VÝKON nom	Účin- nosť	DN	VÁHA MAX	Spotreba paliva	C	F	PRÍSLUŠENSTVO
									VOP	ZO	SO	SR	PD	KR	OVLÁDANIE DVIEROK
	[mm]	[kw]	[ % ]	[mm]	[kg]	[kg/h]	[mm]	[mm]							RP1	RP2
CHOPOK L LD
50	500/450,510,570	7,5	77,6	160	170	2,7	465	1100,1160,1230	•	•	•	•		•	•	•
55	550/450,510,570	8	77,8	180	190	2,9	465	1130,1190,1250	•	•	•	•		•	•	•
60	600/450,510,570	9	77,9	180	195	3,0	505	1150,1210,1270	•	•	•	•		•	•	•
67	670/450,510,570	10	77,9	180	210	3,2	505	1150,1210,1270	•	•	•	•		•	•	•
73	730/450,510,570	10,5	77,9	180	230	3,3	505	1150,1210,1270	•	•	•	•		•	•	•
78	780/450,510,570	11	77,9	200	245	3,5	535	1200,1260,1320	•	•	•	•		•	•	•
84	840/450,510,570	11,5	77,0	200	255	3,7	535	1200,1260,1320	•	•	•	•		•	•	•
90	900/450,510,570	12	78,0	200	275	3,9	535	1260,1320,1380	•	•	•	•		•	•	•

Príslušenstvo pre všetky rady a portály: DP, SM

Príklady stavieb

Zavrieť galériu

RAD	PORTÁL A/B	VÝKON nom	Účin- nosť	DN	VÁHA MAX	Spotreba paliva	C	F	PRÍSLUŠENSTVO
									VOP	ZO	SO	SR	PD	KR	OVLÁDANIE DVIEROK
	[mm]	[kw]	[ % ]	[mm]	[kg]	[kg/h]	[mm]	[mm]							RP1	RP2
CHOPOK R 90/330 LD L/P, CHOPOK R 90/450 LD L/P
50	500/450,510,570	7,5	79,6	160	155	2,7	470	1130,1190,1250	•	•	•	•		•	•	•
55	550/450,510,570	8	81,9	180	160	2,9	470	1130,1190,1250	•	•	•	•		•	•	•
60	600/450,510,570	9	84,3	180	180	3,0	470	1150,1210,1270	•	•	•	•		•	•	•
67	670/450,510,570	10	82,9	180	200	3,2	470	1150,1210,1270	•	•	•	•		•	•	•
73	730/450,510,570	10,5	81,5	180	210	3,3	470	1150,1210,1270	•	•	•	•		•	•	•
78	780/450,510,570	11	80,2	200	230	3,5	470	1200,1260,1320	•	•	•	•		•	•	•
84	840/450,510,570	11,5	75,3	200	240	3,7	470	1200,1260,1320	•	•	•	•		•	•	•
90	900/450,510,570	12	78,8	200	250	3,9	470	1260,1320,1380	•	•	•	•		•	•	•

Príslušenstvo pre všetky rady a portály: DP

Príklady stavieb

Zavrieť galériu

RAD	PORTÁL A/B	VÝKON nom	Účin- nosť	DN	VÁHA MAX	Spotreba paliva	C	F	PRÍSLUŠENSTVO
									VOP	ZO	SO	SR	PD	KR	OVLÁDANIE DVIEROK
	[mm]	[kw]	[ % ]	[mm]	[kg]	[kg/h]	[mm]	[mm]							RP1	RP2
CHOPOK R90-S/330 LD L/P
50	500/450,510,570	7,5	79,6	160	155	2,7	470	1130,1190,1250	•	•	•	•		•	•	•
55	550/450,510,570	8	81,9	180	175	2,9	470	1130,1190,1250	•	•	•	•		•	•	•
60	600/450,510,570	9	84,3	180	185	3,0	470	1150,1210,1270	•	•	•	•		•	•	•
67	670/450,510,570	10	82,9	180	195	3,2	470	1150,1210,1270	•	•	•	•		•	•	•
73	730/450,510,570	10,5	81,5	180	200	3,3	470	1150,1210,1270	•	•	•	•		•	•	•
CHOPOK R90-S/450 LD L/P
45	450/450,510,570	7	77,3	160	150	2,6	470	1110,1170,1230	•	•	•	•		•	•	•
50	500/450,510,570	7,5	79,6	160	155	2,7	470	1130,1190,1250	•	•	•	•		•	•	•
55	550/450,510,570	8	81,9	180	160	2,9	470	1130,1190,1250	•	•	•	•		•	•	•
60	600/450,510,570	9	84,3	180	170	3,0	470	1150,1210,1270	•	•	•	•		•	•	•
67	670/450,510,570	10	82,9	180	195	3,2	470	1150,1210,1270	•	•	•	•		•	•	•
73	730/450,510,570	10,5	81,5	180	205	3,3	470	1150,1210,1270	•	•	•	•		•	•	•

Príslušenstvo pre všetky rady a portály: DP, SM

Príklady stavieb

Zavrieť galériu

RAD	PORTÁL A/B	VÝKON nom	Účin- nosť	DN	VÁHA MAX	Spotreba paliva	C	F	PRÍSLUŠENSTVO
									VOP	ZO	SO	SR	PD	KR	OVLÁDANIE DVIEROK
	[mm]	[kw]	[ % ]	[mm]	[kg]	[kg/h]	[mm]	[mm]							RP1	RP2
CHOPOK 2R90/330 LD
67	670/450,510,570	10	76,5	180	180	3,2	470	1150,1210,1270	•	•	•	•			•	•
73	730/450,510,570	10,5	77,0	180	190	3,3	470	1150,1210,1270	•	•	•	•			•	•
78	780/450,510,570	11	77,4	200	210	3,5	470	1200,1260,1320	•	•	•	•			•	•
84	840/450,510,570	11	76,7	200	220	3,5	470	1200,1260,1320	•	•	•	•			•	•
90	900/450,510,570	12	77,9	200	240	3,9	470	1260,1320,1380	•	•	•	•			•	•
CHOPOK 2R90/450 LD
50	500/450,510,570	8,5	78,3	160	170	2,7	470	1130,1190,1250	•	•	•	•			•	•
55	550/450,510,570	8	78,0	180	170	2,9	470	1130,1190,1250	•	•	•	•			•	•
60	600/450,510,570	9	77,3	180	180	3,0	470	1150,1210,1270	•	•	•	•			•	•
67	670/450,510,570	10	76,5	180	190	3,2	470	1150,1210,1270	•	•	•	•			•	•
73	730/450,510,570	10,5	77,0	180	205	3,3	470	1150,1210,1270	•	•	•	•			•	•
78	780/450,510,570	11	77,4	200	220	3,5	470	1200,1260,1320	•	•	•	•			•	•
84	840/450,510,570	11	76,7	200	235	3,5	470	1200,1260,1320	•	•	•	•			•	•
90	900/450,510,570	12	77,9	200	245	3,9	470	1260,1320,1380	•	•	•	•			•	•

Príslušenstvo pre všetky rady a portály: DP

Príklady stavieb

Zavrieť galériu

RAD	PORTÁL A/B	VÝKON nom	Účin- nosť	DN	VÁHA MAX	Spotreba paliva	C	F	PRÍSLUŠENSTVO
									VOP	ZO	SO	SR	PD	KR	OVLÁDANIE DVIEROK
	[mm]	[kw]	[ % ]	[mm]	[kg]	[kg/h]	[mm]	[mm]							RP1	RP2
CHOPOK "O" LD
50	500/450,510,570	7,5	76,2	160	195	2,8	570	1120,1180,1240	•	•	•	•	•	•	•	•
55	550/450,510,570	8	76,2	180	205	2,9	570	1120,1180,1240	•	•	•	•	•	•	•	•
60	600/450,510,570	9	76,7	180	220	3,0	570	1120,1180,1240	•	•	•	•	•	•	•	•
67	670/450,510,570	10	77,1	180	240	3,2	570	1120,1180,1240	•	•	•	•	•	•	•	•
73	730/450,510,570	10,5	77,6	180	250	3,3	570	1120,1180,1240	•	•	•	•	•	•	•	•
78	780/450,510,570	11	78,0	200	265	3,5	570	1120,1180,1240	•	•	•	•	•	•	•	•
84	840/450,510,570	11,5	76,1	200	275	3,8	570	1120,1180,1240	•	•	•	•	•	•	•	•
90	900/450,510,570	12	78,5	200	285	3,9	570	1150,1210,1270	•	•	•	•	•	•	•	•

Príslušenstvo pre všetky rady a portály: DP, SM

Príklady stavieb

Zavrieť galériu

RAD	PORTÁL A/B	VÝKON nom	Účin- nosť	DN	VÁHA MAX	Spotreba paliva	C	F	PRÍSLUŠENSTVO
									VOP	ZO	SO	SR	PD	KR	OVLÁDANIE DVIEROK
	[mm]	[kw]	[ % ]	[mm]	[kg]	[kg/h]	[mm]	[mm]							RP1	RP2
CHOPOK O/R90 LD
50	500/450,510,570	7,5	77,2	160	185	2,8	570	1120,1180,1240	•	•	•	•			•	•
55	550/450,510,570	8	76,2	180	185	2,9	570	1120,1180,1240	•	•	•	•			•	•
60	600/450,510,570	9	76,7	180	200	3,0	570	1120,1180,1240	•	•	•	•			•	•
67	670/450,510,570	10	77,1	180	210	3,2	570	1120,1180,1240	•	•	•	•			•	•
73	730/450,510,570	10,5	77,6	180	230	3,3	570	1120,1180,1240	•	•	•	•			•	•
78	780/450,510,570	11	78,0	200	240	3,5	570	1120,1180,1240	•	•	•	•			•	•
84	840/450,510,570	11,5	76,7	200	250	3,7	570	1120,1180,1240	•	•	•	•			•	•
90	900/450,510,570	12	78,5	200	265	3,9	570	1150,1210,1270	•	•	•	•			•	•

Príslušenstvo pre všetky rady a portály: DP
